SpringBoot—Web开发·静态资源访问及原理

发表于 分类于 Valine：

这里记录了Web开发中简单的静态资源访问方法与其源码分析过程。

静态资源目录

这里的静态资源包含“静态资源访问目录”和“静态资源所在目录”。所有静态资源都要放到“静态资源所在目录”下才能通过路径访问。

默认配置

  • 静态资源所在目录：
    /static (or /public or /resources or /META-INF/resources)
  • 静态资源访问目录 ：
  • 当前项目根路径/ + 静态资源名
  • 静态资源访问原理：
    静态映射/**。
  • 静态资源访问流程：
    请求进来，先去找Controller能否处理。不能处理的所有请求又都交给静态资源处理器。静态资源也找不到则响应404页面

    自定路径

    可以做到自定义静态资源访问路径 和 自定义静态资源所在路径
    方法如下：
    1
    2
    3
    4
    5
    6
    7
    8
    spring:
      mvc:
        #自定义静态资源访问路径
        static-path-pattern: /res/**

      resources:
        #自定义静态资源所在路径
        static-locations: [classpath:/haha/]

静态资源的访问

我们只需要访问 项目名/static-path-pattern(自定义的访问前缀)/静态资源名 即可访问静态资源。
例如：localhost:8080/res/xxx.jpg
上述地址中，static-path-pattern并非真实存在的目录，而是由我们自行配置的。

欢迎页与Favicon

欢迎页是静态资源路径下的index.html；Favicon 是静态资源路径下的Favicon.jpg(png/gif)。

  • 配置时需要遵循如下两点：
    • 可以配置静态资源路径。即可以配置static-locations
    • 不可以配置静态资源的访问前缀，否则导致 index.html不能被默认访问。即不能配static-path-pattern

静态资源配置原理

条件装配

  • SpringBoot启动时加载xxxxAutoConfiguration。
  • 跟进SpringMVC功能的自动配置类 WebMvcAutoConfiguration

通过观察下面的条件装配代码，我们知道了，何时会使自动配置生效

1
2
3
4
5
6
7
8
9
10
11
12
13
/* 此处注释针对上一行 */

@Configuration(proxyBeanMethods = false)
@ConditionalOnWebApplication(type = Type.SERVLET)
//满足：只要是Web应用就OK
@ConditionalOnClass({ Servlet.class, DispatcherServlet.class, WebMvcConfigurer.class })
//满足：上面三个类在导包后就有了
@ConditionalOnMissingBean(WebMvcConfigurationSupport.class)
//关键：
@AutoConfigureOrder(Ordered.HIGHEST_PRECEDENCE + 10)
@AutoConfigureAfter({ DispatcherServletAutoConfiguration.class, TaskExecutionAutoConfiguration.class,
		ValidationAutoConfiguration.class })
public class WebMvcAutoConfiguration {}

具体为容器配置内容

这里我们按照下面的顺序去分析底层原理。

1、想要知道具体容器中注册了什么

我们就要去关注 @EnableConfigurationProperties(xxx.class) 这个注解。
（因为，这个注解会为类进行参数绑定）

相关代码如下：

1
2
3
4
5
@Configuration(proxyBeanMethods = false)
@Import(EnableWebMvcConfiguration.class)
@EnableConfigurationProperties({ WebMvcProperties.class, ResourceProperties.class })
@Order(0)
public static class WebMvcAutoConfigurationAdapter implements WebMvcConfigurer {}

通过这个代码我们知道，除了这个配置类本身，还有WebMvcProperties.class和ResourceProperties.class这两个类被绑定和注册到容器中。

2、跟踪这两个类

我们发现，这两个类指定的配置前缀分别为：

1
2
3
4
5
6
7
8
9
10
//=====WebMvcProperties.class=====
@ConfigurationProperties(
    prefix = "spring.mvc"
)

/=====ResourceProperties.class=====
@ConfigurationProperties(
    prefix = "spring.resources",
    ignoreUnknownFields = false
)

即：配置文件中 spring.mvc spring.resources 的参数配绑定了，这也就解释了，我们上面yaml 配置未见为何要这么写

3、分析配置类

回到配置类本身。关注public static class WebMvcAutoConfigurationAdapter implements WebMvcConfigurer {...}的方法体，开始分析。

1、构造函数 WebMvcAutoConfigurationAdapter

我们看到配置类只有唯一带参构造函数。
当一个配置类只有唯一带参构造函数时，所有参数的值，都会从容器确定

1
2
3
4
5
6
7
8
public WebMvcAutoConfigurationAdapter(ResourceProperties resourceProperties,
			  WebMvcProperties mvcProperties, ListableBeanFactory beanFactory,
			  ObjectProvider<HttpMessageConverters> messageConvertersProvider,
			  ObjectProvider<WebMvcAutoConfiguration.ResourceHandlerRegistrationCustomizer> resourceHandlerRegistrationCustomizerProvider,
			  ObjectProvider<DispatcherServletPath> dispatcherServletPath,
			  ObjectProvider<ServletRegistrationBean<?>> servletRegistrations) {
    ...方法体...
}

对上述传参的分析：

  • ResourceProperties resourceProperties；获取和spring.resources绑定的所有的值的对象
  • WebMvcProperties mvcProperties 获取和spring.mvc绑定的所有的值的对象
  • ListableBeanFactory beanFactory Spring的beanFactory
  • HttpMessageConverters 找到所有的HttpMessageConverters
  • ResourceHandlerRegistrationCustomizer 找到 资源处理器的自定义器。=========
  • DispatcherServletPath
  • ServletRegistrationBean 给应用注册Servlet、Filter….
2、资源处理的默认规则
1
2
3
4
5
6
7
8
9
10
11
12
13
14
@Override
		public void addResourceHandlers(ResourceHandlerRegistry registry) {
			if (!this.resourceProperties.isAddMappings()) {
				logger.debug("Default resource handling disabled");
				return;
			}
			Duration cachePeriod = this.resourceProperties.getCache().getPeriod();
			CacheControl cacheControl = this.resourceProperties.getCache().getCachecontrol().toHttpCacheControl();
			//webjars的规则
            if (!registry.hasMappingForPattern("/webjars/**")) {
				customizeResourceHandlerRegistration(registry.addResourceHandler("/webjars/**")
						.addResourceLocations("classpath:/META-INF/resources/webjars/")
						.setCachePeriod(getSeconds(cachePeriod)).setCacheControl(cacheControl));
			}

PART1：

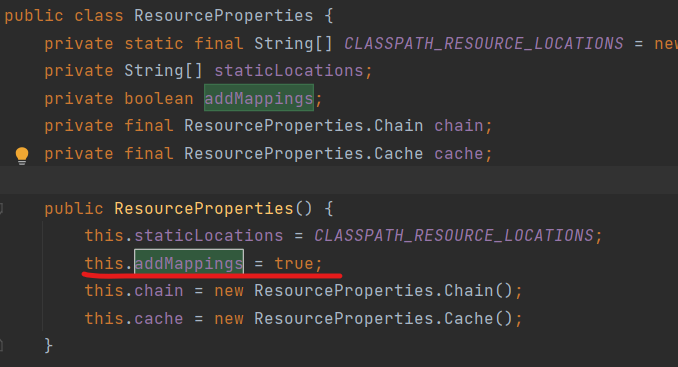

我们看第3行的 if 判断中的isAddMappings。追踪后看到
这里由addMapings决定，默认为 true。如果我们在配置文件这么写：就可以禁用所有静态资源。

1
2
3
spring:
  resources:
    add-mappings: false   # 禁用所有静态资源规则

PART2：
我们再看这个代码第6行：Duration cachePeriod = this.resourceProperties.getCache().getPeriod();

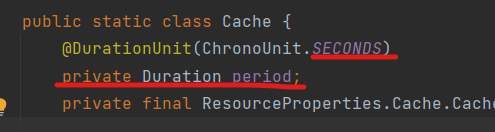

追踪getPeriod()，我们看到了
这里可以配置缓存策略 单位是秒
配置：

1
2
3
spring:
    cache:
      period: 11000 # 缓存保存多少秒

PART3：

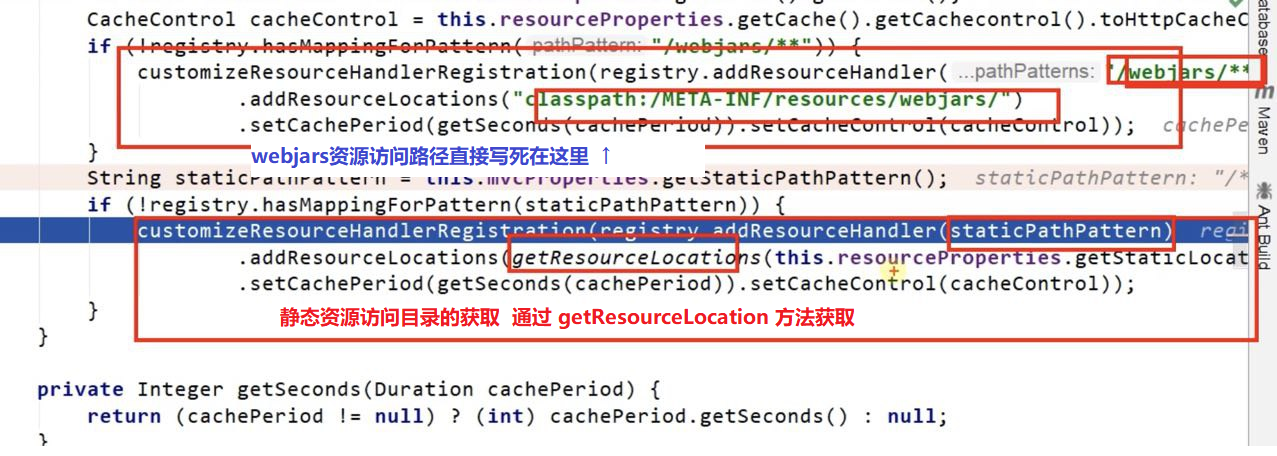

再看剩下的部分：

3、欢迎页的处理规则

HandlerMapping：处理器映射。保存了每一个Handler能处理哪些请求。

1
2
3
4
5
6
7
8
9
10
11
12
13
HandlerMapping：处理器映射。保存了每一个Handler能处理哪些请求。

@Bean
	public WelcomePageHandlerMapping welcomePageHandlerMapping(ApplicationContext applicationContext,
			FormattingConversionService mvcConversionService, ResourceUrlProvider mvcResourceUrlProvider) {
		WelcomePageHandlerMapping welcomePageHandlerMapping = new WelcomePageHandlerMapping(
				new TemplateAvailabilityProviders(applicationContext), applicationContext, getWelcomePage(),
				this.mvcProperties.getStaticPathPattern());
		welcomePageHandlerMapping.setInterceptors(getInterceptors(mvcConversionService, mvcResourceUrlProvider));
		welcomePageHandlerMapping.setCorsConfigurations(getCorsConfigurations());
		return welcomePageHandlerMapping;
	}

追踪WelcomePageHandlerMapping返回值类型

1
2
3
4
5
6
7
8
9
10
11
12
13
WelcomePageHandlerMapping(TemplateAvailabilityProviders templateAvailabilityProviders,
		ApplicationContext applicationContext, Optional<Resource> welcomePage, String staticPathPattern) {
	if (welcomePage.isPresent() && "/**".equals(staticPathPattern)) {
           //要用欢迎页功能，必须是/**
		logger.info("Adding welcome page: " + welcomePage.get());
		setRootViewName("forward:index.html");
	}
	else if (welcomeTemplateExists(templateAvailabilityProviders, applicationContext)) {
           // 调用Controller  /index
		logger.info("Adding welcome page template: index");
		setRootViewName("index");
	}
}

我们发现要想使用静态欢迎页，必须满足：
“welcomePage.isPresent() 欢迎页存在” 和 “staticPathPattern 必须是 /** ”

总结：

静态配置方法

本文涉及的静态配置方法

1
2
3
4
5
6
7
8
9
10
11
12
13
spring:
  mvc:
    #指定静态资源访问路径前缀
    static-path-pattern: /res/**   #这个会导致welcome page功能失效

  resources:
    #指定静态资源路径
    static-locations: [classpath:/haha/]
	  #是否禁用静态资源
    add-mappings: true
    cache:
      #指定缓存时间
      period: 11000

本次使用的源码分析方法总结

  1. 关注 @EnableConfigurationProperties(xxx.class) ：了解那些类被绑定并注入容器
  2. 跟进上述类，看 @ConfigurationProperties(prefix = “spring.mvc”) 了解配置文件绑定前缀
  3. 看 配置类方法 的 if(…){…}语句 了解是否可以禁用某些功能
  4. 追 配置类方法 的 get(…)方法 –> return 返回值 –> 同类搜索关键词 了解某些值的初始赋值 和 配置方法
  5. 有时，也可以利用 提示功能 ，先配 yaml 对应参数 再从 yaml 的 参数反向追踪源码，了解底层原理
